Scan 3D centre de valorisation de déchets

Un projet de scan to BIM pour le renouvellement de DSP d’une Unité de Valorisation Énergétique

Hugo Sibué
25 Février 2023
Industrie

Dans le cadre d’un renouvellement de DSP (Délégation de Services Publics), nous avons collaboré avec le SMPRB (Syndicat Mixte de Valorisation de Déchets des Pays de Rance et de la Baie - SMPRB), propriétaire de l'UVE de TADEN pour faire un état des lieux du site, et produire plusieurs formats de « double numérique » du site (plans 2D ; maquette 3D ; visite virtuelle). Dans cet article, nous vous proposons de découvrir en quoi cette approche innovante a été bénéfique, et les perspectives que la collectivité se donne vis-à-vis des données produites dans les prochaines années.

Informations clés

Illustration
8 000 m²
Surface
Illustration
Statique / Dynamique / Drones
Scanners utilisés
Illustration
Livrables
Maquette 3D / Plans 2D / Visite virtuelle
Illustration
Usage
Renouvellement de DSP

L’approche innovante de l’UVE de Taden

Lors d’un renouvellement de DSP, une consultation est alors lancée, mettant en concurrence plusieurs candidats qui se positionnent alors sur la future gestion du site. Pour élaborer un dossier, la connaissance globale d’un site et de son environnement est nécessaire aux répondants pour constituer des candidatures qualitatives et réussir à se projeter au mieux dans leur future gestion du bâtiment.

Dans le cadre de ce renouvellement de DSP d’envergure, le SMPRB a souhaité proposer une vision complète et exhaustive du site aux répondants. Pour cela, le centre de valorisation de déchets devait faire l’objet d’une numérisation 3D pour figer l’état du bâtiment.

L’objectif principal étant, sur la base d’un seul relevé, de produire plusieurs supports : une maquette 3D, une visite virtuelle et des plans 2D à jour, qui seront transmis aux candidats de la consultation.

C’est ainsi que nous avons été sollicités sur cette opération de relevé, dans un environnement très technique, comportant notamment un grand nombre de passerelles et des zones à haute température.

Résultats de la collaboration :

Check

Un protocole de scan 3D complet et rapide, intégrant un scanner statique Leica RTC360, un NavVis VLX, et un drone DJI RTK M300

Check

Une acquisition simultanée d'un nuage de points 3D et d'images panoramiques en seulement 3 jours de captation

Check

Le rendu de 3 livrables complémentaires (maquette 3D ; plans 2D ; visite virtuelle collaborative), permettant à tous les acteurs de la consultation de travailler autour de supports techniques donnant une vision d'ensemble du site

Check

Une consultation enrichie et complète, permettant aux répondants de se projeter précisément dans leur exploitation de l'UVE

L’opération de relevé 3D

Pour couvrir l’ensemble du bâtiment, intérieur et extérieur, trois solutions de relevé ont été déployées de manière complémentaire :

  • Un scanner dynamique NavVis VLX dans les zones ouvertes et dans les passerelles principales
  • Un scanner statique Leica RTC360, pour couvrir les façades, les zones encombrées et les zones ayant plus de 15 m de hauteur sous plafond ;
  • Un drone, permettant d’obtenir un relevé photogrammétrique des zones extérieures inaccessibles (toitures)

Au total, le relevé couvrait 8 000 m² d’intérieur et 12 000 m² d’extérieur : une opération représentant 3 jours de relevé.

Encore une fois, déployer une approche combinant plusieurs solutions de scan 3D aura permis d’être très efficace lors de l’opération de relevé, sans faire aucun compromis sur la précision des données acquises.

opérateur_scan3D
Opérateur de scan 3D, lors d'un relevé au scan dynamique

À titre d’exemple :

  • Le scanner NavVis VLX a été utilisé pour couvrir toutes les grandes surfaces ne comportant aucune contrainte vis-à-vis de son utilisation (ex : hauteurs sous plafond relativement basses ; environnement peu répétitif et ne générant aucune dérive ou crash du SLAM) ;
  • Parallèlement, le relevé au scanner statique a permis de couvrir l’ensemble des autres surfaces plus exiguë, techniques, ou nécessitant une précision accrue.

Il est à noter qu’une multitude d’équipements de process hauts étaient à relever. Alors que nous utilisons habituellement un scanner statique monté sur trépied pour relever ce type d’équipement, nous avons pu utiliser notre scanner dynamique pour cette opération. En effet, l’accès aux différentes passerelles du site a permis à un opérateur de relever l’ensemble des équipements depuis ces points en hauteur, tout en mouvement.

Finalement, l’usage du scanner NavVis VLX aura permis de générer un ensemble de photos 360° (approximativement une tous les mètres), et ce, en complément du nuage de points !

Nuage de points de l'UVE

Livrables et résultats

Des livrables complémentaires

Sur la base du relevé 3D, un nuage de points représentatif de l’ensemble du bâtiment tel qu’il est construit, a été assemblé. Ce dernier a ensuite été exploité pour produire une maquette numérique 3D et des plans 2D (coupes et élévations).

À noter que la maquette numérique représentant :

  • Les lots CEA, Structure et Réseaux (SSI ; Plomberie ; CVC) au LOD300
  • Les lots Électricité, et les éléments extérieurs du site au LOD200
  • Les terminaux et éléments spécifiques liés aux process du site

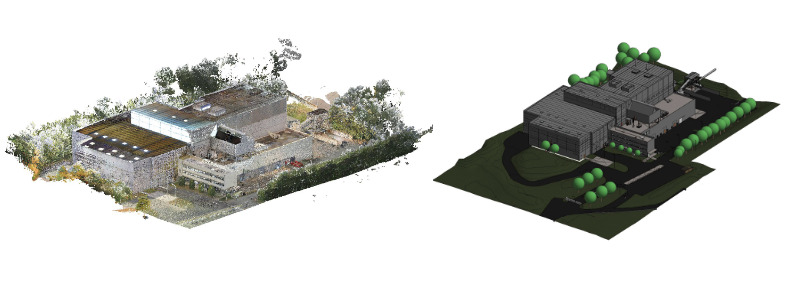

Du nuage de points à la maquette numérique du bâtiment
Du nuage de points à la maquette numérique du bâtiment

Les éléments techniques importants dans le fonctionnement de l'UVE, ou susceptibles de donner lieu à des simulations, auront été majoritairement modélisés au niveau de détail supérieur retenu : le LOD300.

Du nuage de points aux coupes 2D
Le nuage de points, une base saine pour la production de coupes 2D

Parallèlement, une visite virtuelle du site a été déployée. Celle-ci étant basée sur les images panoramiques, et du nuage de points 3D captées par le VLX, les utilisateurs ont pu bénéficier d’une fonctionnalité de prise de cotes directement dans l’environnement image.

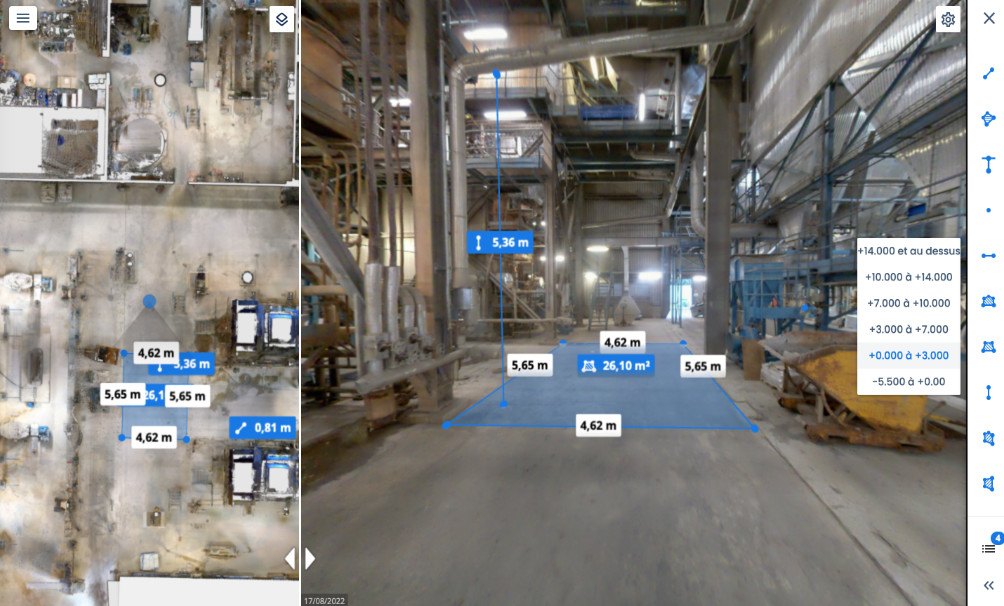

Visite virtuelle
Visite virtuelle de l'UVE et prise de mesures

In fine, les 3 livrables précédemment cités ont montré une véritable complémentarité, grâce aux différents modes de représentation du bâtiment qu’elles proposent, et des usages qui en découlent.

Usages des livrables, résultats

L’ensemble des candidats à ce renouvellement de DSP ont pu bénéficier de ces 3 livrables complémentaires.

D’une part, la visite virtuelle du site aura été très complémentaire aux visites de site. Les différentes entreprises ont pu bénéficier d’un environnement photoréaliste, qu’elles pouvaient consulter à tout moment lors de la construction de leur offre.

D’autre part, la maquette numérique et les plans 2D ont très bien été pris en main par les répondants à la consultation. Ces derniers ont pu mener des simulations d’aménagement dans ces représentations de la réalité, et projeter leur exploitation de l’usine.

In fine, les candidatures reçues lors de cette consultation ont été qualitatives. Les projections techniques faites par les répondants ont été bien construites, tout comme l’anticipation de nouveaux outils et structures pour les années à venir.

À noter que le nombre de visites sur le site ont été limitées, ce qui représente un gain de temps intéressant pour chaque partie prenante du projet.

De futurs usages d’ores et déjà anticipés

Alors que le renouvellement de DSP sera acté en 2023, les responsables de la consultation imaginent d’ores et déjà des usages futurs autour de la maquette numérique.

Deux axes sont envisagés :

  • L’usage de la maquette dans une logique de GMAO, pour suivre la maintenance du centre de valorisation de déchets de manière plus informatisée et spatialisée ;
  • Une seconde numérisation et modélisation de l’UVE dans les années à venir, pour confronter la projection de fonctionnement faite par le nouvel exploitant, ainsi que comparer la réalité du bâtiment précisément année après année.

En conclusion, cette démarche innovante a obtenu des résultats probants lors de cette période de renouvellement de DSP, et ouvre d’ores et déjà vers de futurs usages autour du double numérique de ce bâtiment !
